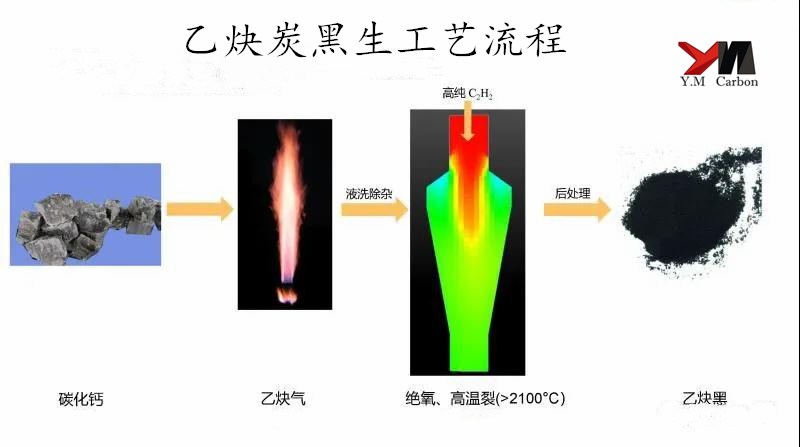

1）原料丙烯酸丁酯（BA），；醋酸乙烯酯（VAc），；丙烯酸（AA），；N一羟甲基丙烯酰胺（HMAM），；聚乙烯醇1788，乳化剂OP一10，过硫酸铵，AR;去离子水，自制；乙炔炭黑，分散剂5040，乙二醇乙醚，0.5%Na（）H水溶液。按丙烯酸丁酯65、醋酸乙烯酯30、丙烯酸2、羟甲基丙烯酰胺3、聚乙烯醇17881、乳化剂OP一101.5、过硫酸铵0.4、去离子水95、乙炔炭黑
2、分散剂50401、乙二醇乙醚10、NaOH水溶液O.8参照应用。（2）胶黏剂制备①乳液制备 在装有搅拌器、回流冷凝器、温度计和滴液装置的四口反应烧瓶中加入全部剂量的乳化剂、聚乙烯醇、碳酸氢钠、水，开动搅拌，加热到90℃使聚乙烯醇溶解。降温到78℃，将所有单体混在一起搅拌均匀，一次性加入总单体质量的1/4到反应烧瓶中，加入1/4质量的过硫酸铵水溶液，控制在78℃反应约1.5h，再在3h内连续均匀分别滴加剩余的单体和引发剂，恒温反应1h，升温到90℃保温0.5h，降温到45℃搅拌并缓慢加入NaOH水溶液调pH到7左右，不能用氨水来调pH，氨水很容易氧化导静电铜箔。用已在105℃烘到恒重的120目尼龙网过滤出料，即得具有压敏性的乳液型胶黏剂，该乳液型胶黏剂可以直接用于粘贴PVC地板。

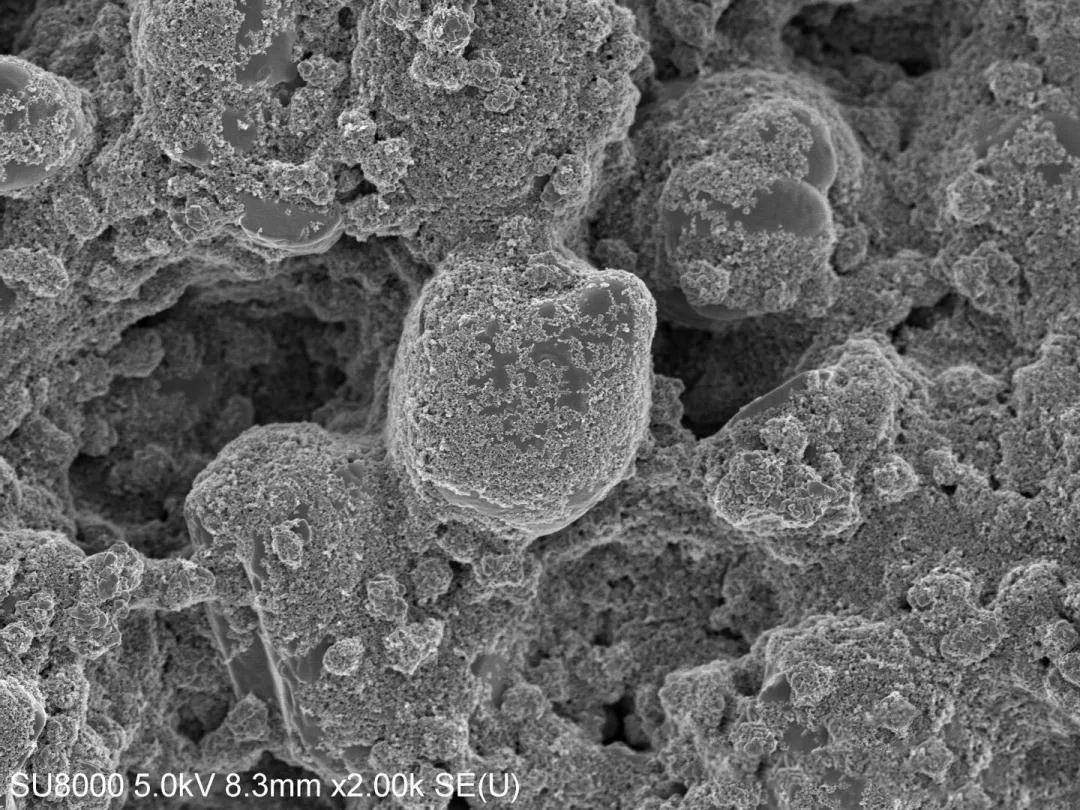

②乙炔炭黑分散 在高速分散机的容器中加入乙二醇乙醚，加入分散剂，用800r/min的转速分散，停止分散，加入乙炔炭黑，缓慢搅拌5min，待乙炔炭黑全部被浸润后增大转速到2500r/min分散8rain。③乳液、炭黑复合在分散机上以800r/min搅拌第一部分所得乳液1min，然后缓慢加入经过分散的乙炔炭黑混合物，维持转速分散15min，即得到乙炔炭黑分散很好的导静电乳液型胶黏剂。
