乙炔炭黑是什么结构？乙炔炭黑成分又是什么呢？乙炔炭黑其它炭黑相比具有以下特性：乙炔炭黑质量轻比重小；比表面积大吸附性强；化学性质稳定；表面活性好，导电性高；纯净度高，灰分和挥发分低。
外观为黑色极细粉末，相对密度1.95(氮置换法)。表观密度O.2～O.3g/cm3。平均粒径30～45nm。比表面积55～70m2/g。吸碘值60～80gI2/kg。乙炔炭黑纯度很高，含碳量大于99.5%，氢含量小于O.1%，氧含量O.07%～0.26%。pH值5～7。电阻率极低，具有优良的导电性、导热性和抗静电效果。
乙炔炭黑是由碳化钙法热解时副产气分解精制得到的纯度99%以上的乙炔,经连续热解后得到的炭黑。将反应炉内部升温至乙炔分解起始温度800℃以上后,导入乙炔开始进行热分解。因系放热反应，反应可自动进行。为了获得稳定的质量，反应温度应保持在1800℃左右。炉内温度可通过反应炉外筒水冷夹套进行控制。乙炔炭黑作为锰干电池的阳极材料与二氧化锰和电解液一起使用。它与炉法炭黑相比其结晶及二次结构更为发达，故导电性和吸液性也更优良。由于重金属等杂质少，故自放电造成的损耗小，贮存性能也更好。乙炔黑几乎占领了这一领域的整个市场。可以预测，今后也会和干电池的需求一同延续下去。用作抗静电剂。加入丙烯酸酯/醋酸乙烯共聚的乳液中，可制成导静电乳液压敏胶黏剂，加入量为1.2%时导电性达到7.2×103Q，可用于粘贴导静电PVC地板。也用作导电性填料，配制导电性要求不高的导电胶黏剂

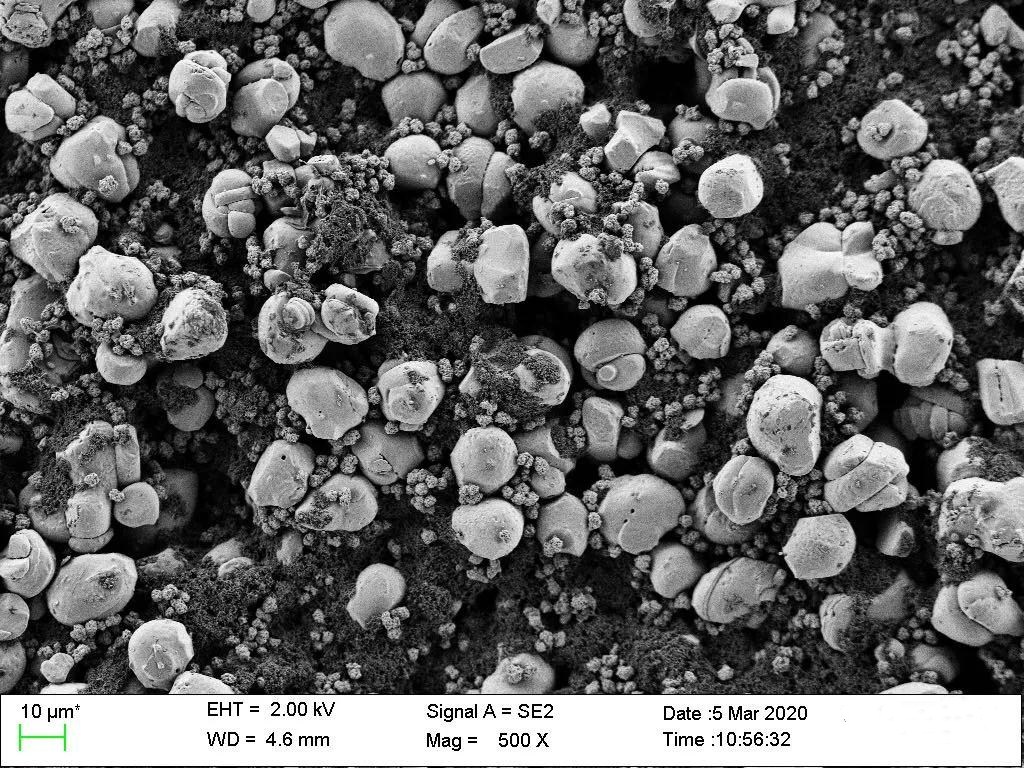

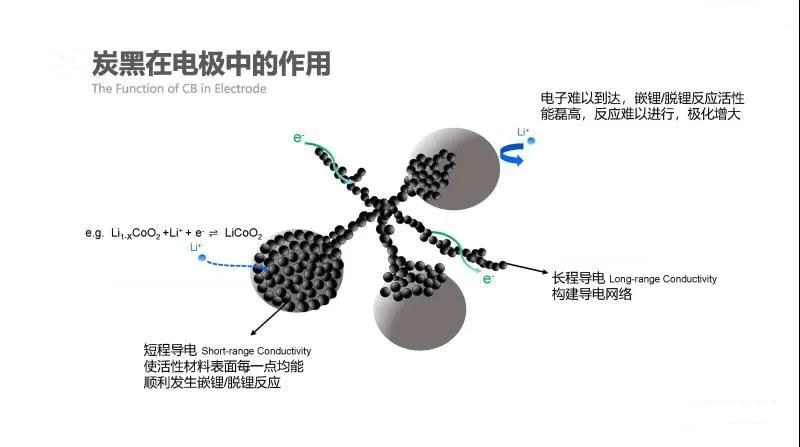

对比粉状乙炔黑，粒状炭黑具有体积小、便于运输；粉尘污染小、利于改善使用环境；流动性及分散性好等优点。 乙炔黑乙炔炭黑主要用于导电、导热、着色、补强，主要用途为： 1、乙炔黑制造干电池，可改善导电性能,增加放电量与延长放电时间。 2、乙炔黑电池极板，包括铅酸蓄电池、锂电池、锂离子电池等。 3、导电、防静电橡胶、硅胶及塑料，比量小、补强好、耐腐蚀、加工性好、易控制导电率。 4、电缆屏蔽料、附件及包裹材料。 5、特种轮胎及轮胎用胶囊，起补强、导热作用，用它补强的硫化胶具有很高的定伸强度和硬度，物理性能好
