哪种导电炭黑导电性能好
导电炭黑都具有一定的导电性能，要说哪种炭黑的导电性能好，这还要说导电炭黑，因为导电炭黑是可以赋予产品导电性或防静电性的特种炭黑，而在导电炭黑中一般超导电炭黑的导电性能是最好的。当然导电性能好的炭黑要具备粒子细。结构高。表面纯净。粗糙多孔的特点。
导电炭黑电导率大约是多少

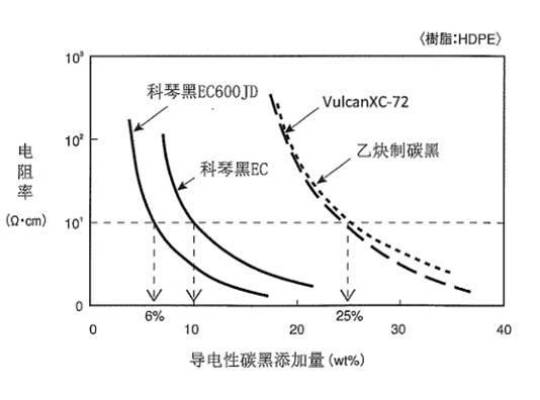

不同的体系、用途和要求，其配方和加工工艺亦不同，对此应进行具体的试验研究在线型低密度聚乙烯(LLDPE)中，当导电碳黑的添加量为～10%(重量百分比PWC)时，制品面电阻为103～104Ω；在低密度聚乙烯(LDPE)中，当添加量为～10%时，制品面电阻为104～105Ω；在聚丙烯(PP)中，当添加量为5～8%时，制品面电阻为104～105Ω；在聚氯乙烯（PVC）中，当导电碳黑的添加量为～15%(PWC)时，在150℃、二辊混炼10分钟，PVC制品面电阻为103～104Ω；添加量为～25%(PWC)时，PVC制品面电阻小于100Ω。
当导电炭黑应用在硅橡胶110-2中，当导电碳黑的添加量为～10%(重量百分比PWC)时，制品面电阻为103～104Ω；添加量为～15(PWC)时，制品面电阻为101～102Ω；添加量为～20%(PWC)时，制品面电阻为30Ω。体积电阻率为100～101Ω.cm。
怎样测量炭黑的电阻率？
测炭黑有种专门的仪器，炭黑导电性能的测定通常是测定干炭黑的粉体电阻比。也就是把炭黑在一个绝缘的圆筒中用金属柱塞电极压缩大恒压或恒体积是，测定其电阻值并算出比体积电阻。
导电炭黑的物理化学性质
导电炭黑的物理化学性质与其导电性有关。一般来说，粒子越小，导电性能越好，这是由于增加了单位体积内炭黑的粒子数，从而增加了接触点或在分散体系中减小了离子间距，使电阻减小，导电性增加。细粒子炭黑具有很高的导电性。
